Faites vos schémas en quelques heures et non pas en quelques jours !

Les systèmes électriques et de technologie du bâtiment pour l'industrie et les bâtiments sont la spécialité de G. Klampfer Elektroanlagen à Leonding, en Haute-Autriche. Le haut degré d'automatisation de l'ingénierie des systèmes de commutation est soutenu par l'utilisation du logiciel EPLAN dans le domaine de l'ingénierie. L'entreprise utilise EPLAN Cogineer pour concevoir des tableaux de distribution principale basse tension pour la génération automatisée de schémas. Cela ne prend plus que quelques heures au lieu de quelques jours.

G. Klampfer Elektroanlagen est spécialisée dans les systèmes électriques et de technologie du bâtiment pour l'industrie et la logistique, les bureaux et les bâtiments commerciaux, sans oublier les centres commerciaux et les établissements de santé. Fondée en 1985 en tant qu'entreprise individuelle, la société possède des succursales en Roumanie, en Russie, en Allemagne et en Moldavie et est présente dans plus de 35 pays.

La gamme de produits et de services de Klampfer comprend des solutions et des conceptions complètes ainsi que des services d'entrepreneur général pour les systèmes électriques, de chauffage, de ventilation et de climatisation (CVC) et sanitaires spécifiques aux clients, ainsi que des systèmes de sprinklers et d'hydrants et des utilités de processus. Ces services comprennent les systèmes informatiques, les logiciels et la programmation, l'ingénierie des systèmes de commutation et l'installation électrique.

Un solide pilier dans l'ingénierie des systèmes de commutation

Environ 250 des quelque 1 000 employés dans le monde travaillent au siège de l'entreprise à Leonding, en Haute-Autriche. Parmi ces 250 personnes, une cinquantaine travaillent dans la construction de systèmes de commutation. "Avec des systèmes de commutation allant jusqu'à 6 300 ampères, nous couvrons toute la gamme des services électrotechniques du bâtiment", explique Roman Reigl. Roman Reigl, électricien industriel de formation, travaille chez Klampfer depuis l'an 2000 et est aujourd'hui le chef de l'équipe d'ingénierie de l'entreprise. "Nous fabriquons nos systèmes de commutation en très petites séries, jusqu'aux systèmes uniques entièrement personnalisés. Environ trente à cinquante pour cent sont construits pour nos propres projets, le reste étant de la fabrication en sous-traitance".

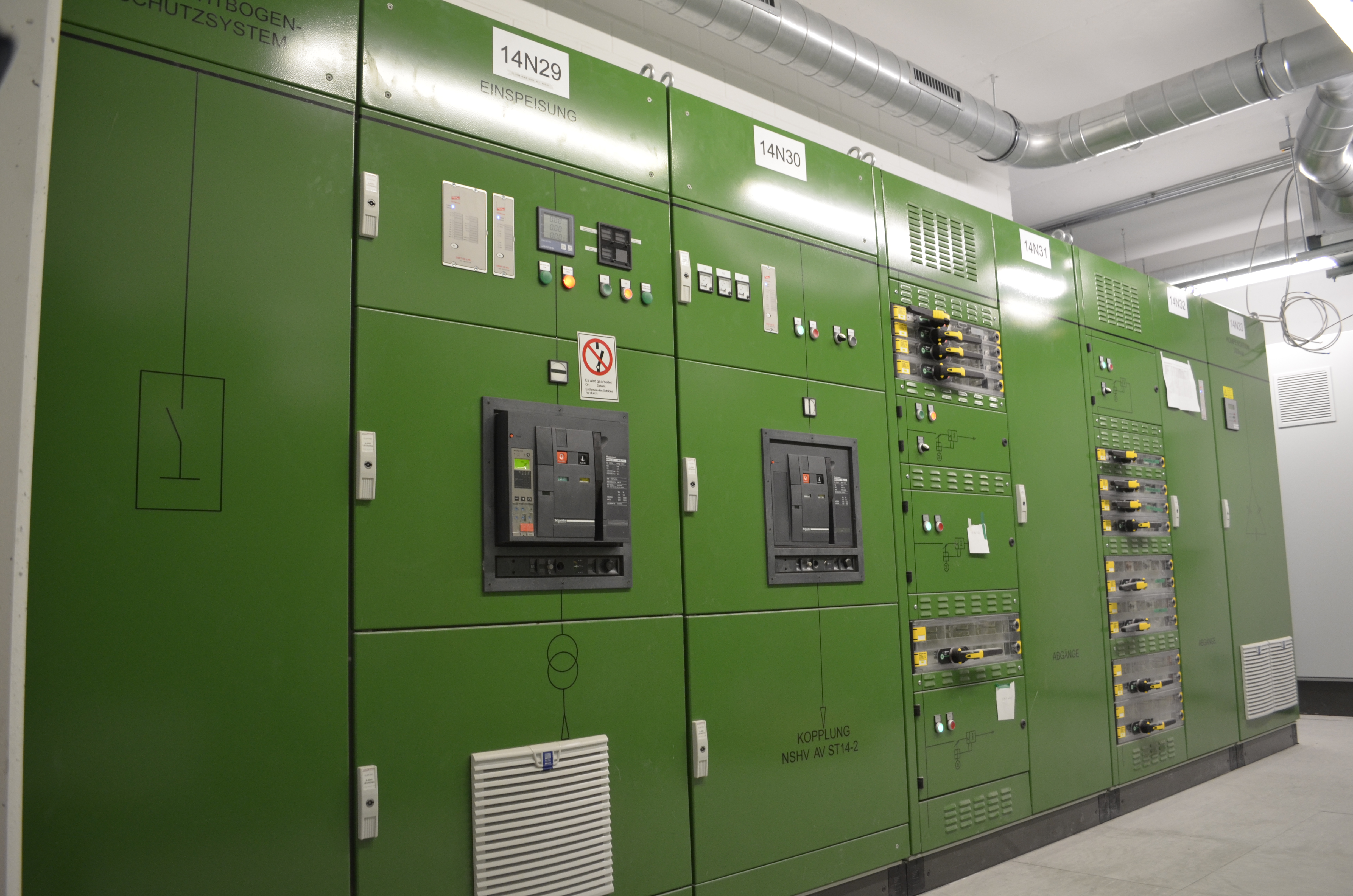

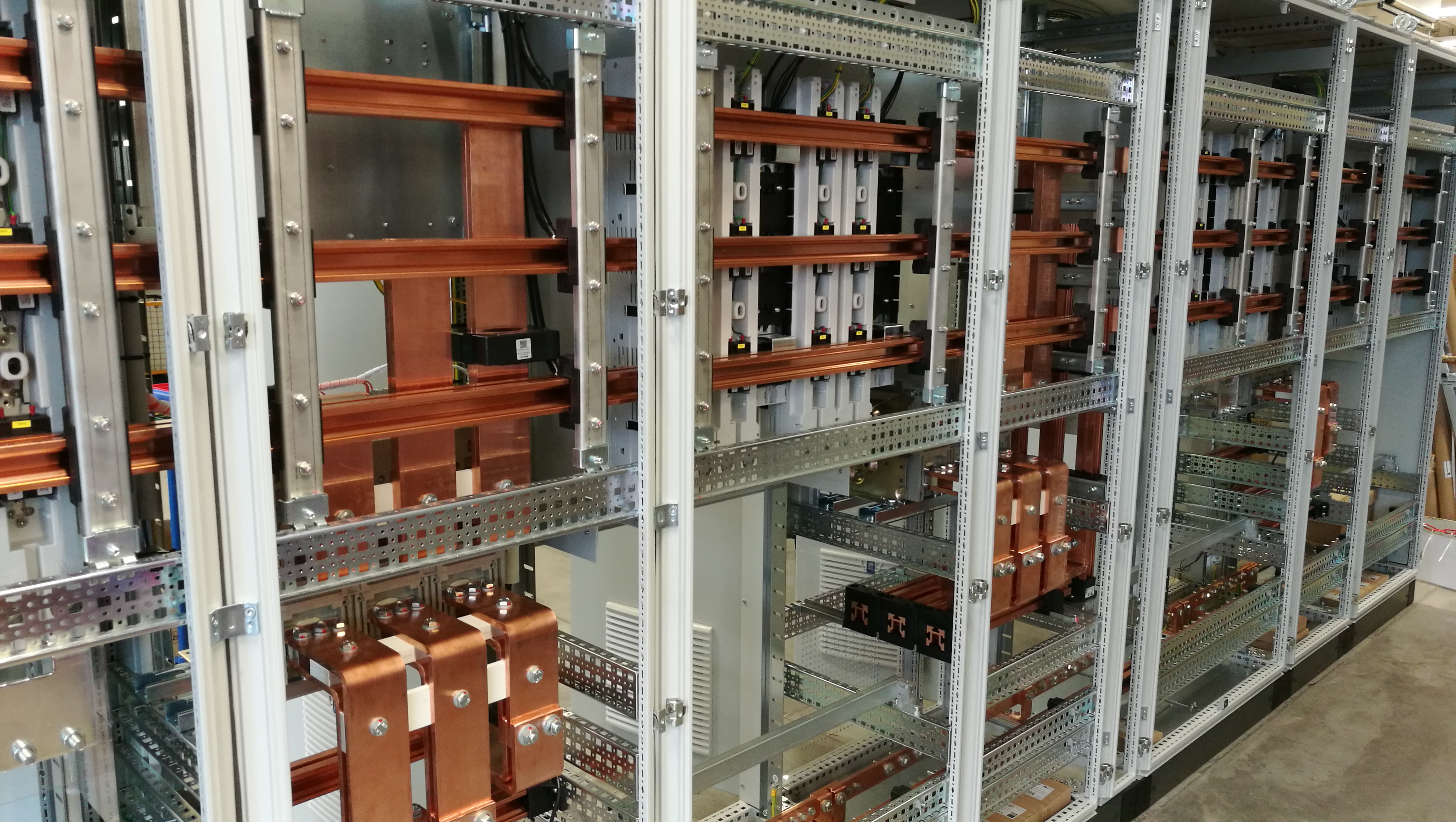

Klampfer s'appuie presque exclusivement sur les produits Rittal pour les armoires de commande de ses systèmes de commutation et de distribution d'énergie. Klampfer est un partenaire certifié de Rittal, membre du groupe Friedhelm Loh, pour la gamme de produits modulaires Ri4Power, dont la technologie d'assemblage permet de gagner du temps et d'assembler très efficacement des systèmes de distribution d'énergie allant jusqu'à 6 300 ampères.

Dans l'ensemble, l'ingénierie des systèmes de commutation de Klamper est très efficace. Outre une machine de traitement du cuivre et un système de pliage, l'atelier de la société dispose également de deux centres de traitement d'armoires de commande CNC.

Ingénierie des services de construction avec Preplanning

Pour ses conceptions électriques, Klampfer utilise les produits logiciels EPLAN, à commencer par la solution logicielle EPLAN Preplanning CAE pour ses systèmes de CVC et sanitaires. Cela permet de préparer la conception de base de l'automatisation de la climatisation pour l'ingénierie des services du bâtiment avant de définir l'appareil et la technologie d'automatisation nécessaires dans l'ingénierie de base.

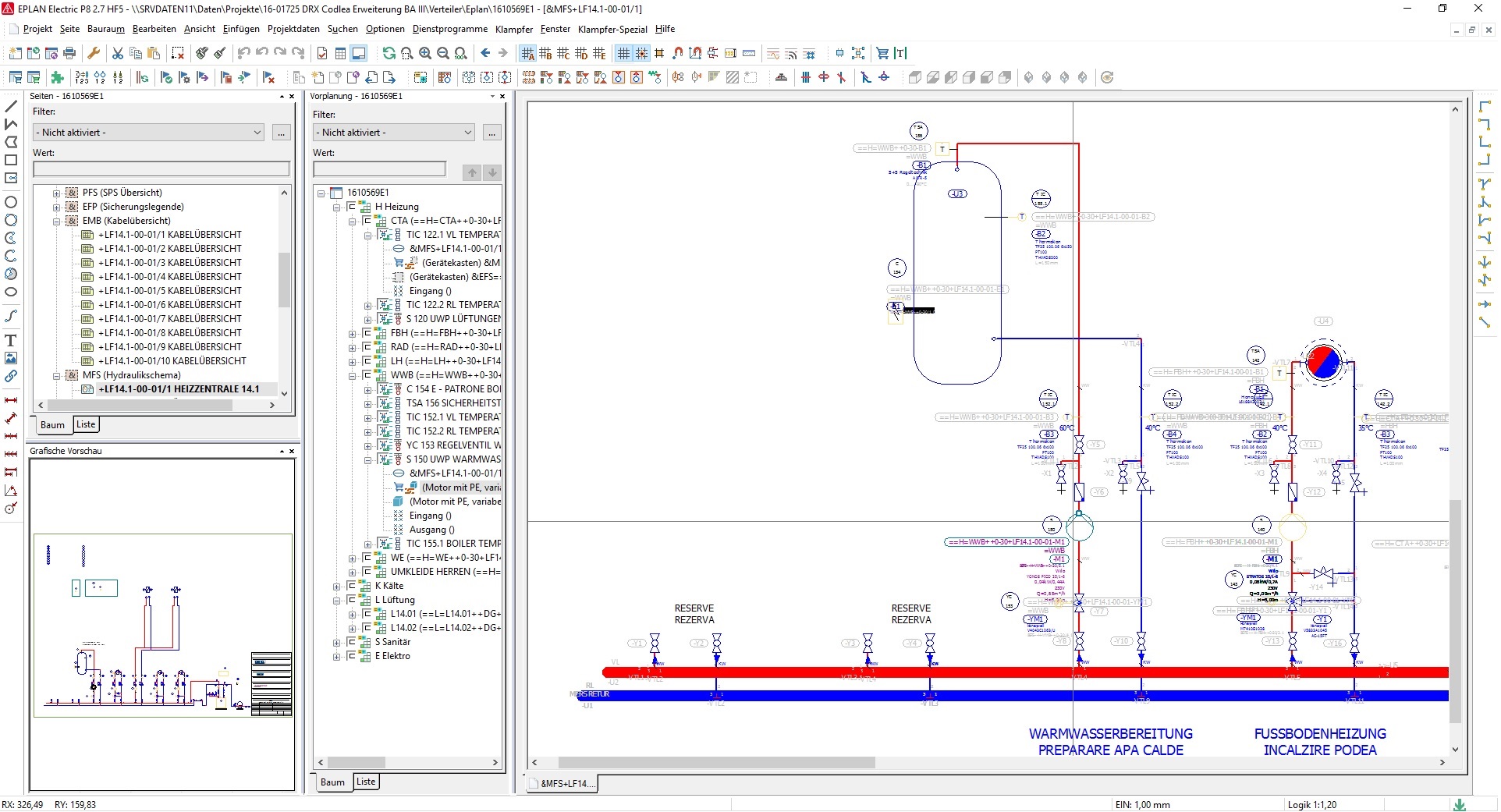

Les ingénieurs experts de la gestion technique des bâtiments utilisent EPLAN Preplanning pour générer des vues d'ensemble graphiques du système avec des diagrammes P&I. Sur cette base, la génération hautement automatisée des schémas électriques est effectuée à l'aide de macros attribuées. "En plus de la réduction considérable de l'effort requis, nous bénéficions également d'une continuité complète des données", explique M. Reigl. "Ces deux éléments nous aident à maintenir les coûts à un niveau bas et compétitif, tout en maintenant la qualité du projet à un niveau très élevé".

Des armoires de commande bien conçues

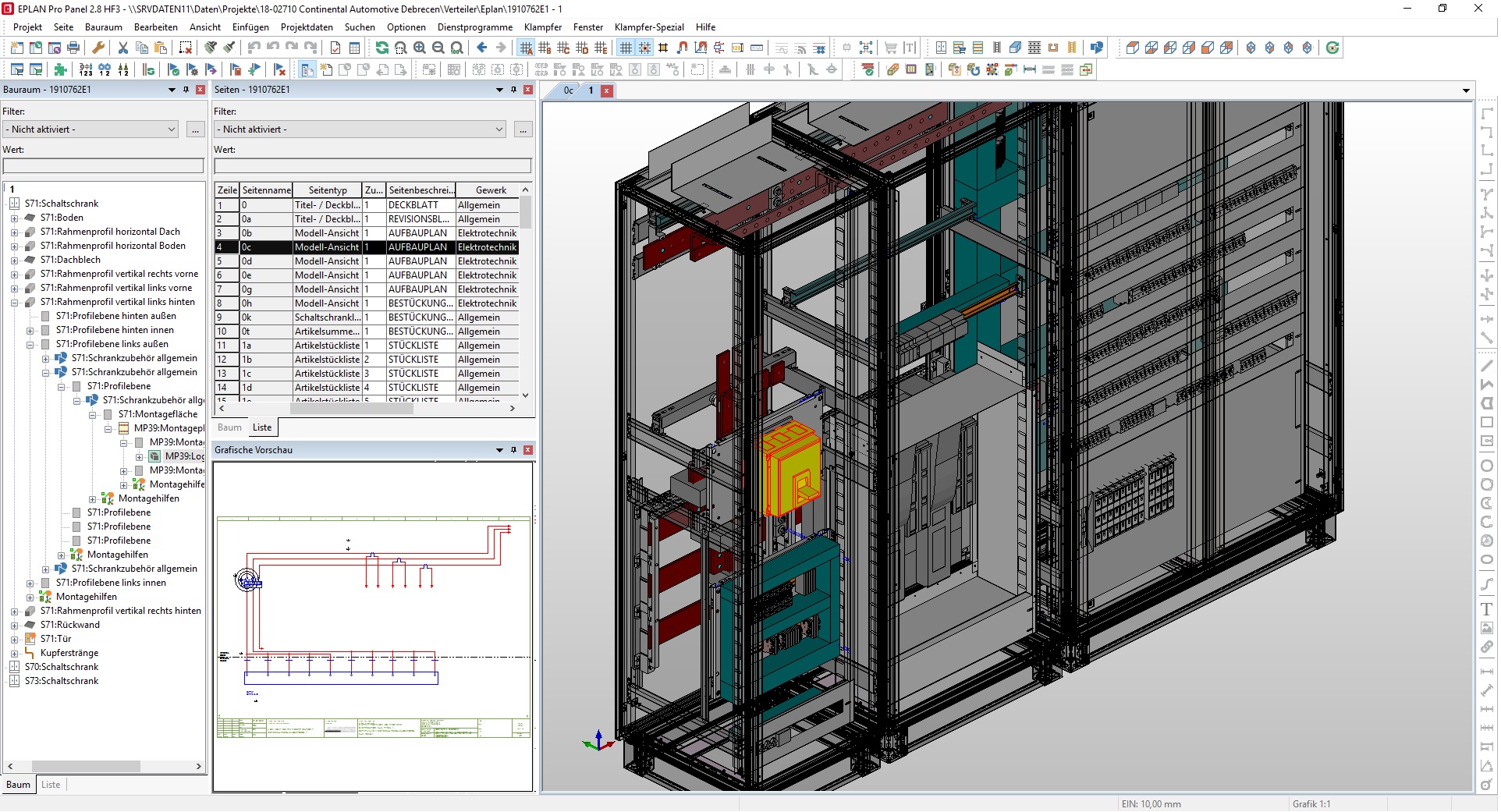

Outre EPLAN Electric P8 pour la génération de schémas, les ingénieurs en conception électrique travaillent également avec EPLAN Pro Panel Professional pour la conception d'armoires de commande virtuelles en 3D. Ils l'utilisent d'abord pour créer des modèles 3D de presque tous les systèmes de commutation sur la base des schémas de leur propre bureau d'études ou, dans le cas de la fabrication à façon, de ceux de leur client.

"La création d'un jumeau numérique dans EPLAN Pro Panel simplifie considérablement la conception et la construction des systèmes de commutation et des systèmes de distribution d'énergie", explique M. Reigl. "Outre la prévention des collisions et le simple calcul des longueurs de fil via le câblage virtuel, le module de cuivre et l'interface directe avec les machines de traitement de la tôle à commande numérique apportent des gains d'efficacité considérables". Notamment parce que la machine à commande numérique règle automatiquement les schémas de perçage et les découpes, ce qui permet de réduire considérablement le temps de traitement tout en évitant les erreurs. Cela contribue considérablement à assurer l'avenir économique de la fabrication d'armoires électriques de Klampfer en Autriche.

La visualisation disponible dans EPLAN View dans l'atelier d'armoires électriques contribue également à éviter les erreurs. Il est beaucoup plus facile de naviguer dans un projet que de feuilleter une centaine de pages ou plus de documents papier, et les plans affichés dans EPLAN Electric P8 et EPLAN Preplanning sont toujours à jour et approuvés. Cela permet d'éviter les erreurs et les fautes, et les appareils peuvent être recherchés rapidement et facilement. Sous réserve que les droits d'utilisateur nécessaires aient été accordés, EPLAN View permet d'accéder à toutes les informations relatives au projet en cours. À l'avenir, il est prévu de passer à la solution en nuage EPLAN eVIEW, qui a notamment étendu la fonction de redlining.

Générer plutôt que concevoir

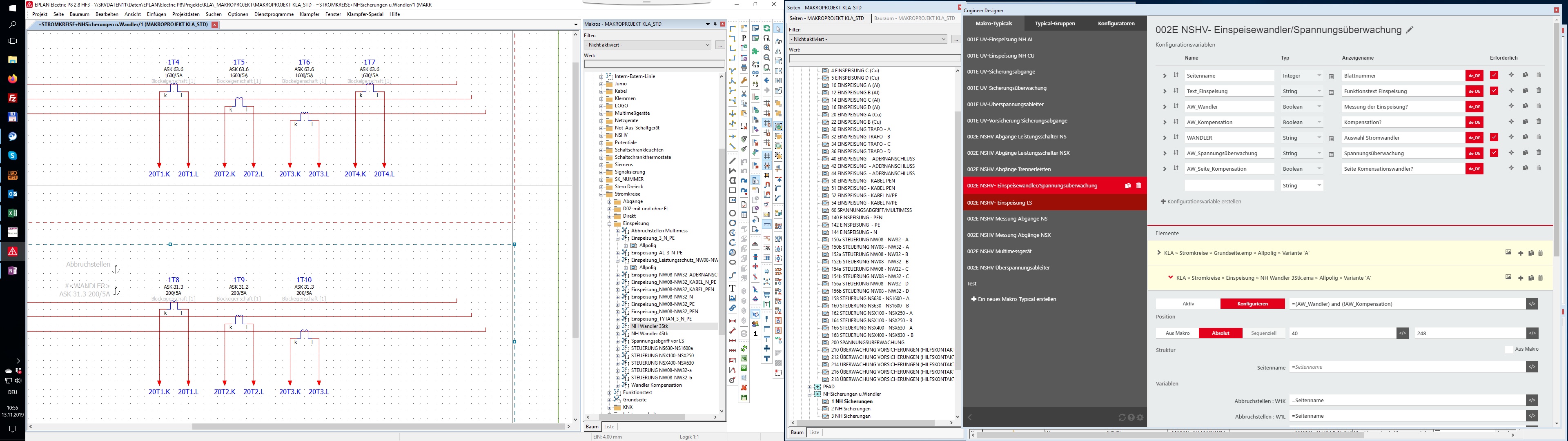

Toujours à la recherche de possibilités d'accroître encore l'efficacité de l'ingénierie - et donc d'offrir encore plus d'avantages aux clients - Reigl était présent à un salon et est tombé sur EPLAN Cogineer. Ce logiciel permet de générer automatiquement des schémas de circuit et des diagrammes de fluides sur la base de macros EPLAN. EPLAN Cogineer dispose de deux zones de travail différentes pour ces deux tâches distinctes : "Dans Designer, vous pouvez rapidement et intuitivement constituer un ensemble de règles. Dans Project Builder, vous pouvez générer les schémas électriques", explique Oliver Bitter, directeur commercial de l'ingénierie automatisée chez EPLAN. "Pour les utilisateurs, EPLAN Cogineer crée automatiquement une interface utilisateur sans aucune programmation supplémentaire". En outre, les données de planification spécifiques à la commande peuvent être importées à partir des étapes de processus en amont.

"J'ai su que le logiciel nous conviendrait dès que j'ai vu la présentation au salon", déclare Reigl. "Dans EPLAN Cogineer, la copie et l'édition de circuits partiels similaires, jusqu'alors habituelles, peuvent être remplacées par la génération automatique à partir d'un système modulaire". Cela réduit considérablement le temps nécessaire et élimine la possibilité d'erreur. En outre, travailler avec Project Cogineer ne nécessite pas de connaissances approfondies en électrotechnique, de sorte que l'outil peut également être utilisé ultérieurement pour la planification du projet pendant la phase d'appel d'offres. "Il n'a pas été difficile de convaincre la direction de l'importance de cet investissement", explique M. Reigl. "Bien que j'aie supposé que seuls 60 à 70 % des composants étaient interchangeables, le calcul du retour sur investissement a montré qu'il serait amorti en moins de deux ans".

En réalité, cependant, le facteur de répétition pour les systèmes de distribution d'électricité est beaucoup plus élevé. Bien qu'il existe en théorie 3,8 millions de variantes de circuits, en réalité, elles ont toutes des entrées, des sorties, des isolateurs et des composants de contrôle similaires. Considérés comme des composants pouvant être placés automatiquement à l'aide de Cogineer, ils représentent 85 à 95 % des schémas. C'est pourquoi Klampfer a utilisé pour la première fois EPLAN Cogineer dans ce domaine.

Pleinement productif en huit semaines seulement

Il n'y a pas d'autre solution : des travaux préparatoires ont été nécessaires avant que Klampfer ne puisse réaliser les gains d'efficacité de la génération automatique de schémas à l'aide d'EPLAN Cogineer. Un certain nombre de macros étaient déjà utilisées, mais pas pour tout et pas toujours dans la qualité appropriée - et bien sûr, il fallait d'abord créer les règles de Project Builder.

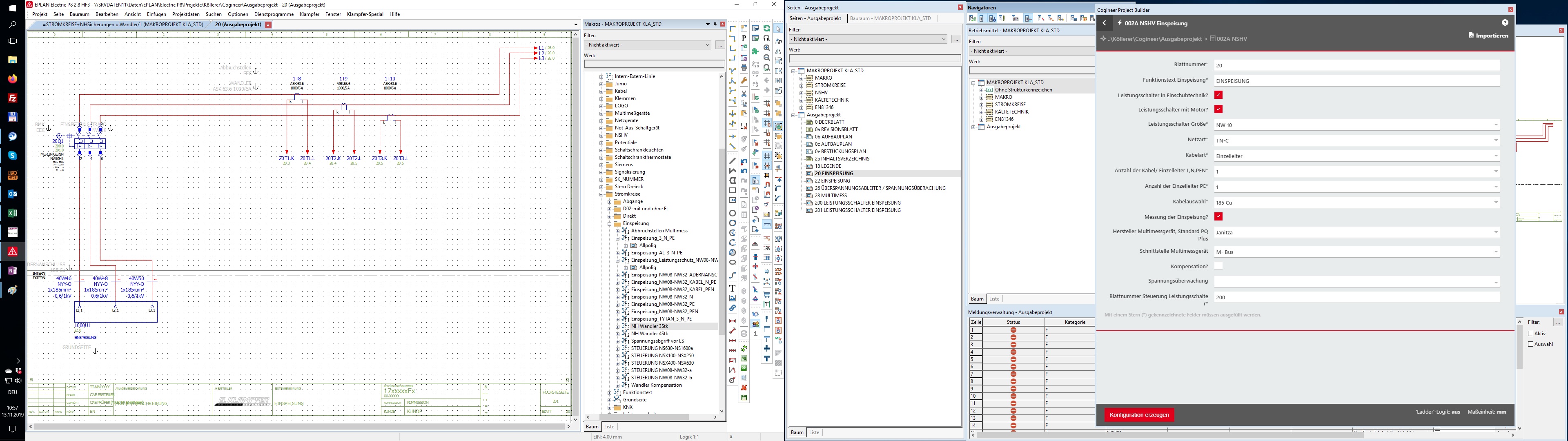

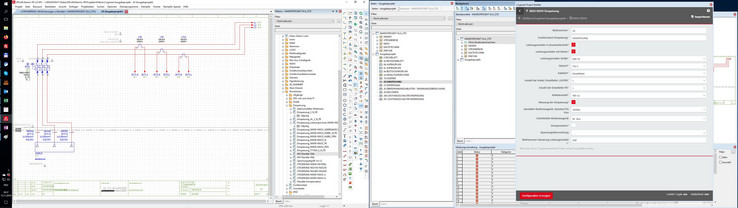

Il n'a fallu que huit semaines à un employé pour effectuer tous les travaux préparatoires et depuis lors, Klampfer utilise EPLAN Cogineer pour générer les schémas des tableaux de distribution principaux à basse tension. Le calcul des courts-circuits ou le schéma unifilaire indique les composants à installer. Le Project Builder est ensuite rempli avec ces spécifications. Après la génération automatique des schémas, les composants de commande pour le raccordement et la commande des disjoncteurs sont ajoutés de manière conventionnelle dans EPLAN Electric P8.

Productivité maximisée

"Travailler avec EPLAN Cogineer s'est parfaitement déroulé dès le début et a permis d'accélérer considérablement l'ingénierie", déclare Reigl. "Dans le passé, nous avions l'habitude de prévoir environ trois jours pour préparer les schémas de chaque tableau de distribution principal basse tension. Aujourd'hui, un collègue ne met que cinq heures à utiliser EPLAN Cogineer".

Outre les avantages évidents en termes de coûts, en conjonction avec la réduction de la probabilité d'erreurs, il améliore également la disponibilité des systèmes en cours de construction, dont la majorité sont spécifiques aux clients. "Dès que nous aurons la possibilité de libérer un employé de notre activité quotidienne florissante pour s'occuper des travaux préparatoires, notre prochaine étape prévue est de convertir les sous-distributeurs à l'ingénierie plus efficace avec EPLAN Cogineer", déclare M. Reigl, en se tournant vers l'avenir. "Avec chaque commerce supplémentaire que nous pouvons dépeindre avec lui, plus les avantages de ce brillant logiciel sont importants".

Qui est G. Klampfer Elektroanlagen GmbH ?

G. Klampfer Elektroanlagen GmbH travaille dans le domaine des services techniques du bâtiment. Fondée en 1985 en tant qu'entreprise individuelle, Klampfer opère avec 8 sociétés affiliées dans plus de 35 pays et emploie environ 400 personnes, dont 250 travaillent au siège de Leonding, en Haute-Autriche. L'entreprise réalise un chiffre d'affaires annuel d'environ 80 millions d'euros, dont 60 % proviennent de ses exportations mondiales.
